电池追溯

1. 功能概述

电池追溯属于 MES 系统数据中台的基础追溯模块，用于根据电池编码查询电池的登录批次、所在托盘、激活状态、良品/NG 判定等信息，并可进入电池详情页面查看该电池在各工序中的工艺设定值和结果参数数据。

核心功能：

• 电池信息查询：按电池编码查询电池的基本信息和生产状态
• 工艺树形展示：以组织树形图直观展示电池的 BOM 物料组成结构
• 电池详情查看：查看电池在每个工序中的详细工艺数据（设定值和结果参数）
• 组装详情查看：查看电池在当前工序的投料（In）和产出（Out）物料信息
• 取消激活：将已激活的电池取消激活，取消后电池无法继续生产
• 复投激活：将 NG 电池重新激活，使其可从下一工序继续生产

功能对应截图 ：

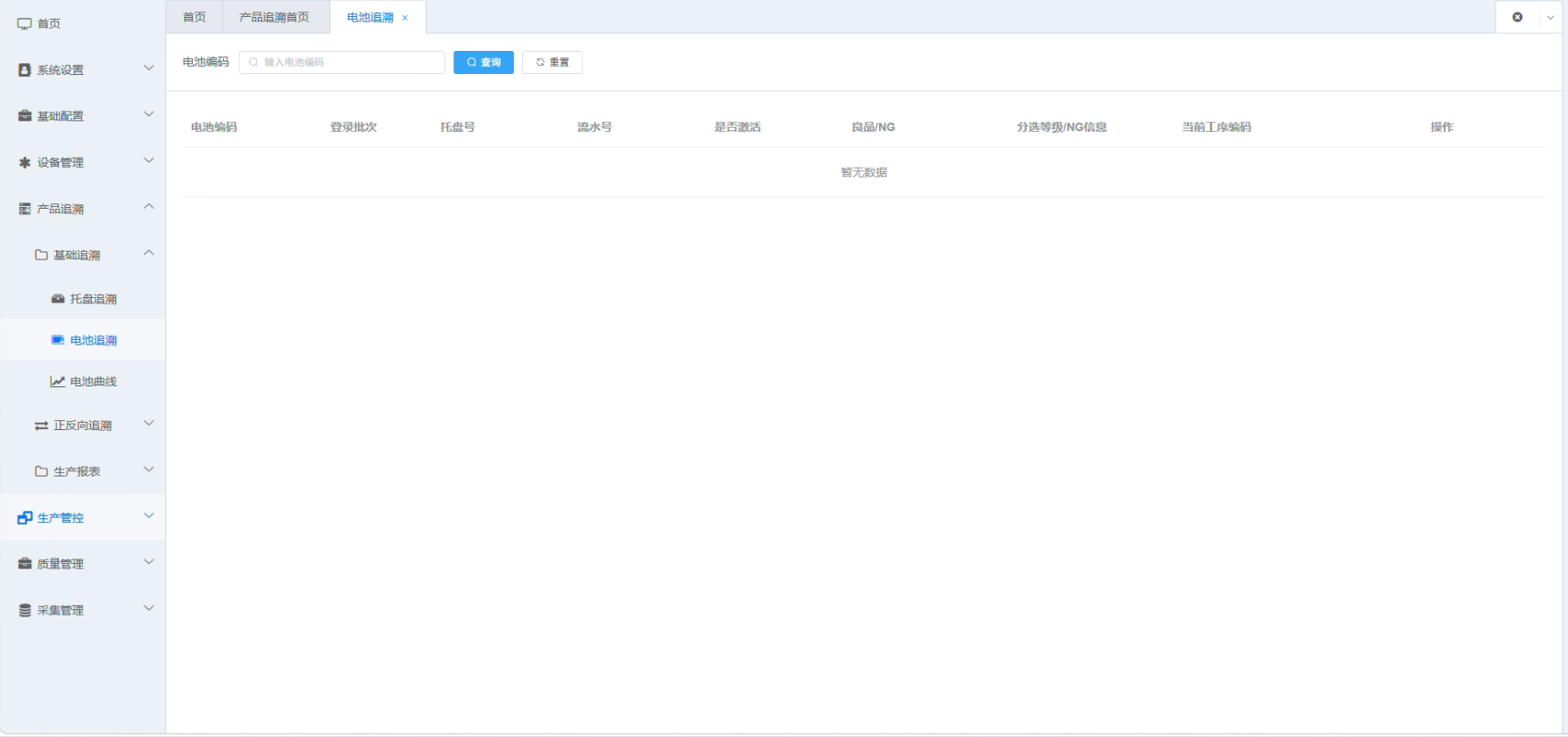

图1 电池追溯功能页面

2. 术语说明

术语	定义	说明
电池追溯	Battery Traceability，查询电池的生产状态和工序详情	从电池编码出发，查看电池在各工序中的完整工艺数据
电池编码	Battery ID，电池在系统中的唯一标识	查询入口条件
登录批次	电池首次登录到系统的批次号	电池所属的原始生产批次
托盘号	Tray ID，承载电池的托盘编号	电池在产线上流转时所在的托盘
流水号	Lot Number，批次内的流水编号	托盘在批次内的顺序号
激活	Active，电池是否处于可生产状态	激活（可生产）/ 停止（不可生产）
良品/NG	电池的品质判定结果	GOOD（良品）/ NG（不良品）
等级	电池的容量等级	如 K1、K2、F1 等
工序标签	Process Tab，电池详情中左侧的工序导航按钮列表	点击可切换查看不同工序的数据

3. 电池追溯查询

3.1 查询说明

通过输入电池编码，查询电池的基本信息，包括登录批次、所在托盘、流水号、激活状态、良品/NG 判定、等级和当前所在工序。

查询条件：

查询条件	说明	必填
电池编码	输入需要追溯的电池编码	是

【注意】 也可以从其他页面通过路由参数携带电池编码跳转到本页面，系统会自动执行查询。

3.2 查询操作步骤

1. 进入【数据中台】→【基础追溯】→【电池追溯】
2. 在搜索框中输入电池编码
3. 点击【查询】按钮，系统展示电池信息列表

功能对应截图 ：

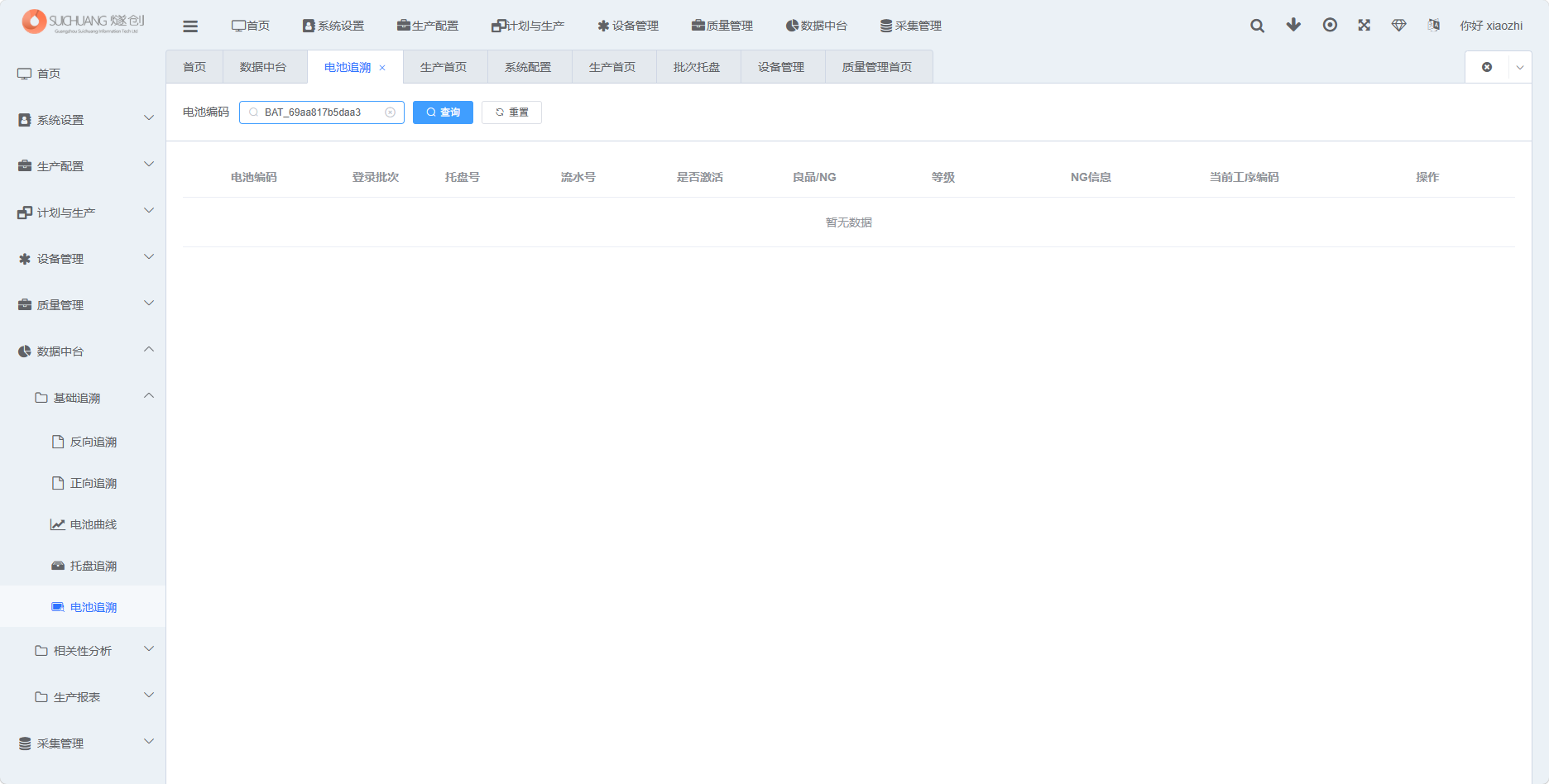

图1 电池追溯查询条件

3.3 查询结果字段说明

字段	说明
电池编码	电池在系统中的唯一标识
登录批次	电池首次登录的生产批次号
托盘号	电池所在托盘的编号
流水号	托盘在批次内的流水编号
是否激活	电池当前状态：激活（绿色标签）或 停止（橙色标签）
良品/NG	电池品质判定：GOOD（绿色标签）或 NG（橙色标签）
等级	电池的容量等级
NG信息	不良品的具体不良原因说明
当前工序编码	电池当前所在工序的编码

功能对应截图 ：

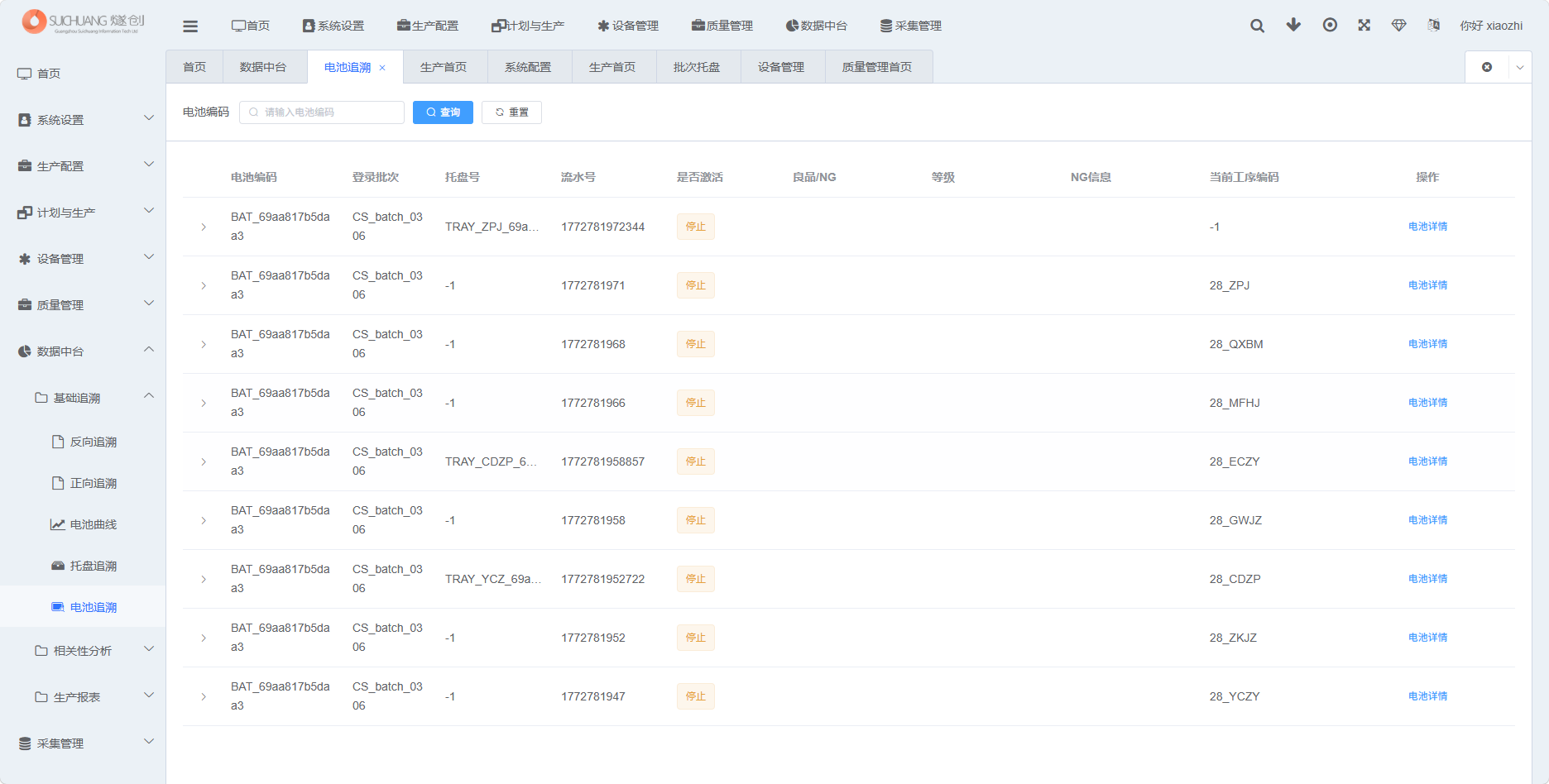

图1 电池追溯查询结果列表

4. 电池详情

4.1 详情说明

点击操作列的【电池详情】按钮，进入全屏详情页面。页面分为左右两个区域：

• 左侧-工序标签：显示该电池所经历的全部工序，以按钮形式排列
• 右侧-工序数据：显示当前选中工序的详细工艺数据

4.2 操作步骤

1. 在查询结果列表中，点击目标电池行的【电池详情】按钮
2. 系统进入全屏详情页面，左侧显示工序标签列表
3. 默认自动选中第一个工序标签，右侧展示该工序的数据
4. 点击左侧其他工序标签，可切换查看不同工序的数据
5. 点击页面左上角返回箭头，退出详情页面

功能对应截图 ：

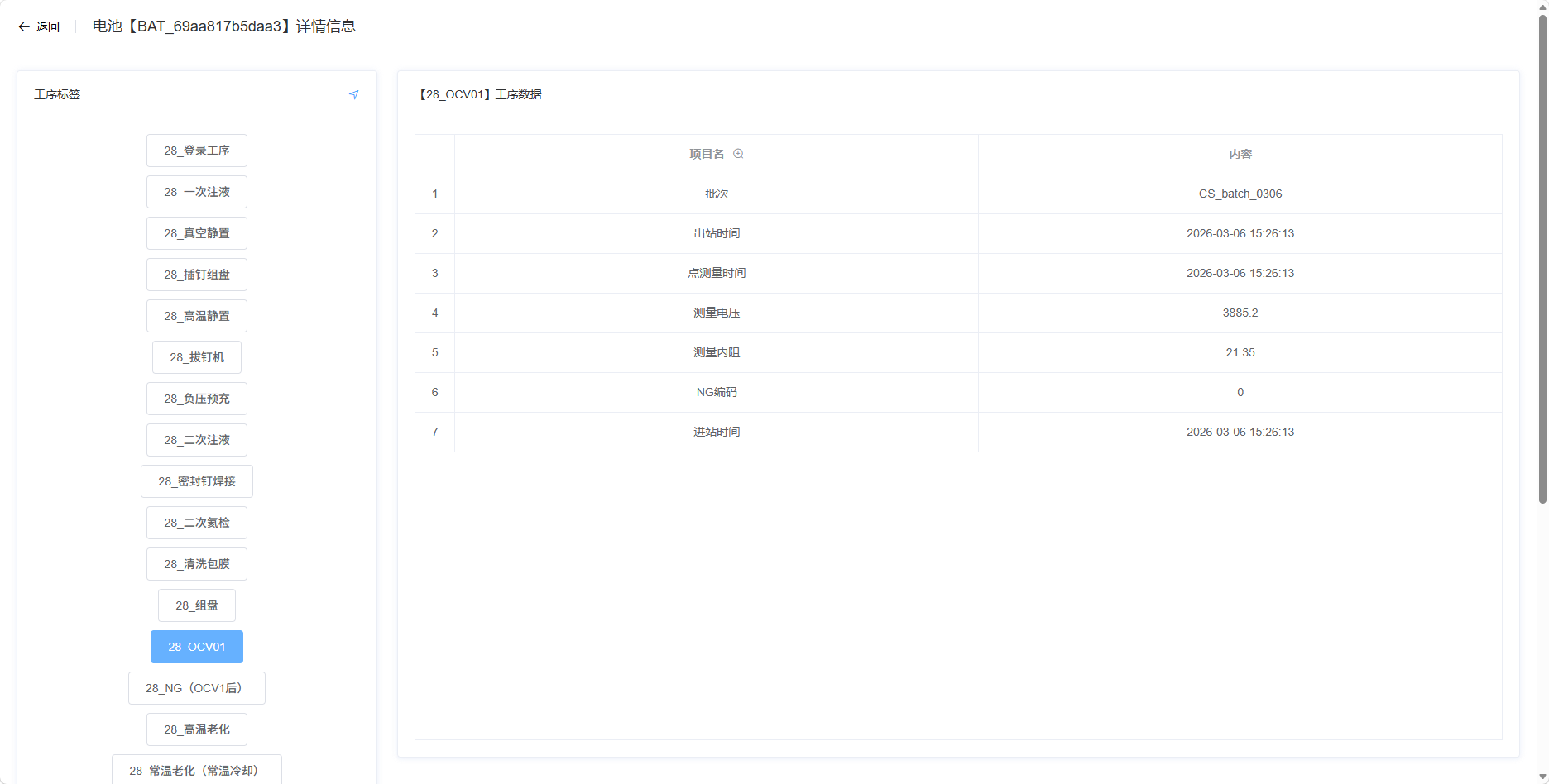

图1 电池追溯详情页面

4.3 工序数据字段说明

工序数据以表格形式展示，包含序号、项目名、内容三列。不同类型的工序展示的数据项目有所差异。

通用数据项：

项目名	说明
批次	电池所属的生产批次

充放电工序（分容）数据项：

项目名	说明
通道号	电池在设备中的通道编号
设备编号	执行该工序的设备编号
容量等级	电池的容量等级
档位	电池的容量档位
充电结束电压	最后一次恒流恒压充电后的开路电压
充电容量	多次恒流恒压充电结束容量的累加值
原始放电容量	恒流放电的原始容量累加值
放电容量	多次恒流放电结束容量的累加值
充电开始时间	充电工序的开始时间
充电完了时间	充电工序的结束时间
放电开始时间	放电工序的开始时间
放电完了时间	放电工序的结束时间
定电压充电时间	恒压充电累计时长（分钟）
定电流充电时间	恒流充电累计时长（分钟）
总放电时间	恒流放电累计时长（分钟）
充电开始温度	充电开始时的温度（℃）
放电结束温度	放电结束时的温度（℃）

出荷充放电工序数据项：

项目名	说明
通道号	电池在设备中的通道编号
设备编号	执行该工序的设备编号
容量等级	电池的容量等级
档位	电池的容量档位
测定后电压	充电结束后的电压值
充电容量	恒流充电结束容量的累加值
充电开始时间	充电工序的开始时间
充电完了时间	充电工序的结束时间
定电压充电时间	恒压充电累计时长（分钟）
定电流充电时间	恒流充电累计时长（分钟）
充电开始温度	充电开始时的温度（℃）
放电结束温度	放电结束时的温度（℃）

其他常规工序数据项：

显示该工序在工艺模型中配置的结果参数，每个结果参数的名称和实际采集值一一对应展示。当结果参数为"不良"或"不良编码"时，系统会自动将不良编码转换为对应的不良原因说明。

【注意】 装盘工序（DENGLU）不展示容量等级和档位信息。

4.4 工序数据搜索

在工序数据表格的"项目名"列表头中，点击放大镜图标可展开搜索输入框，输入关键词可快速筛选目标数据项。点击【关闭】按钮收起搜索框。

5. 取消激活

5.1 功能说明

取消激活用于将已激活的电池设置为停止状态。取消激活后，该电池无法再继续进行生产，需谨慎操作。

5.2 操作步骤

1. 在查询结果列表中，找到目标电池行（激活状态为"激活"）
2. 点击操作列的【取消激活】按钮
3. 系统弹出确认对话框，提示"确认后电池将取消，取消激活后电池则无法再继续进行生产"
4. 点击【确定】执行取消激活操作
5. 操作成功后，该电池的激活状态变为"停止"

【注意】 只有激活状态为"激活"的电池才显示【取消激活】按钮。 【注意】 如果取消激活后该托盘下没有其他激活的电池，托盘也会同步停止激活。

功能对应截图 ：

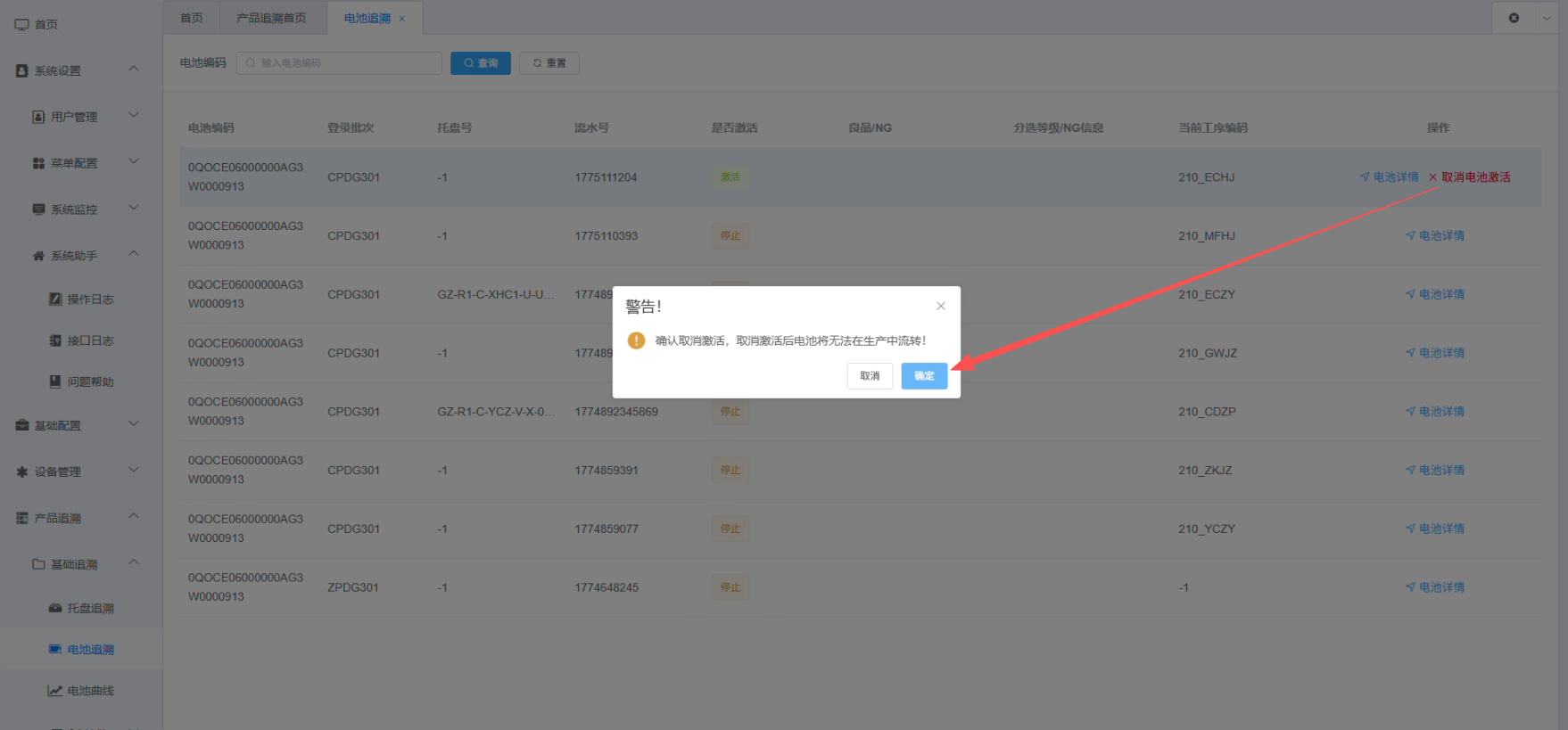

图1 取消电池激活

6. 复投激活

6.1 功能说明

复投激活用于将已停止且判定为 NG 的电池重新激活，使其可从下一工序继续生产。激活后电池只能从下一工序开始，不能重新执行当前工序。

6.2 操作步骤

1. 在查询结果列表中，找到目标电池行（激活状态为"停止"且良品/NG 为"NG"）
2. 点击操作列的【复投激活】按钮
3. 系统弹出确认对话框，提示"激活后只能从下一工序开始生产，不能重新做当前工序"
4. 点击【确定】执行复投激活操作
5. 操作成功后，页面自动刷新查询结果

【注意】 只有激活状态为"停止"且判定为"NG"的电池才显示【复投激活】按钮。

功能对应截图 ：

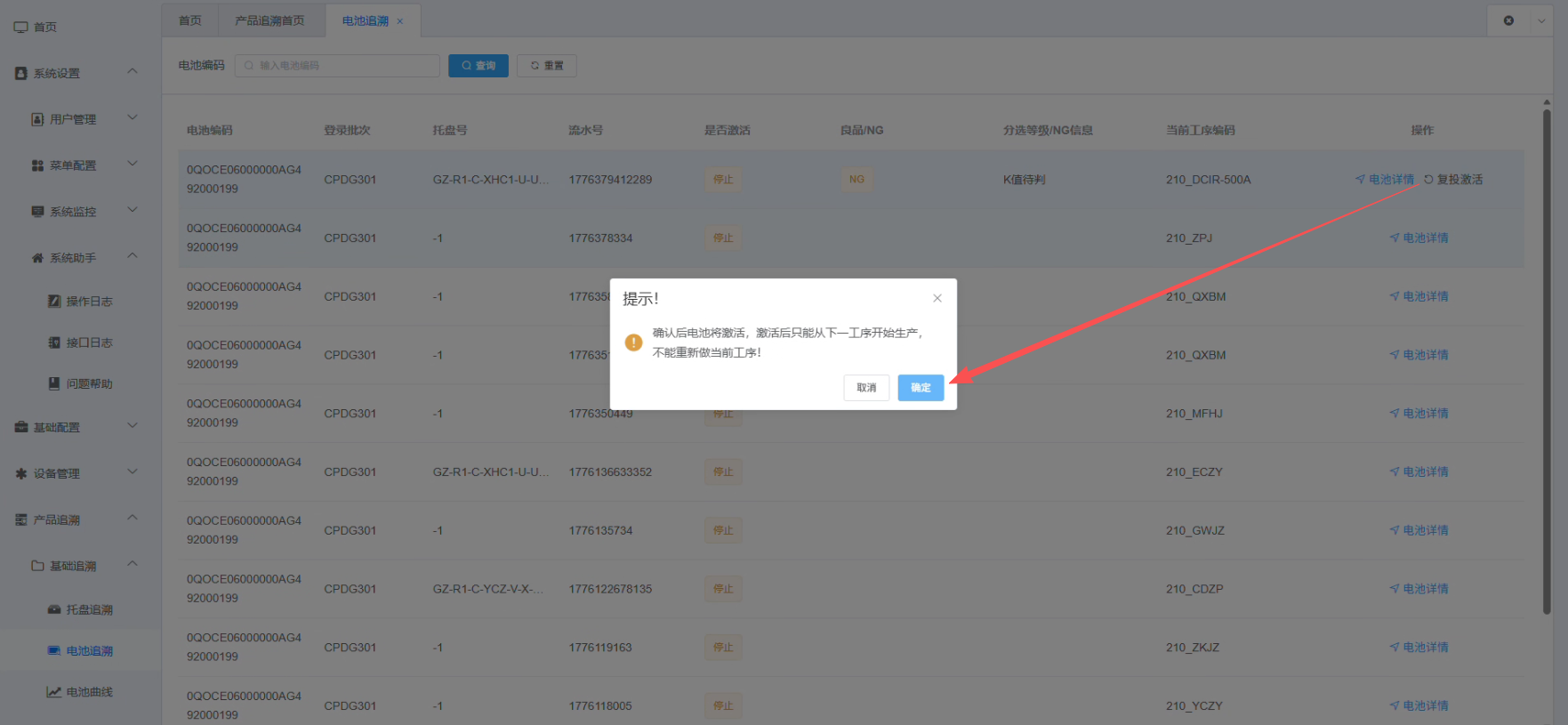

图1 电池复投激活

7. 相关功能

功能	关系	说明
电池曲线	互补功能	电池追溯查看工序的设定值和结果参数，电池曲线查看充放电的曲线数据
托盘追溯	数据关联	可通过托盘追溯找到托盘下的电池编码，再跳转到电池追溯查看详情
生产批次管理	数据来源	电池的批次信息来源于生产批次管理模块
电池复投管理	功能关联	复投激活操作与电池复投管理模块的复投流程相关联
