产品模型管理

1. 功能概述

产品模型管理属于 MES 系统的基础模块，用于构建企业的产品分类、产品基本信息、异常不良类别等核心数据，为生产计划、工单执行、品质管理等业务模块提供产品基础数据支撑。

核心功能：

• 产品列表：维护产品的基本信息，支持产品的分类管理和多层级产品结构
• 异常不良管理：维护产品的异常不良类别，绑定设备类别，用于生产过程中的品质异常记录

功能对应截图 ：

2. 术语说明

术语	定义	说明
产品列表	Product List，记录产品的基本信息和分类	用于生产执行和品质管理的基础数据
异常不良	Abnormal/Defect，生产过程中出现的异常情况	包括NG（不合格）和ERR（错误）类型
异常不良类别	Defect Category，对异常不良进行分类管理	用于区分不同类型的异常
设备类别	Device Category，对设备进行分类管理	异常不良绑定设备类别，用于特定设备的异常记录
NG	Not Good，不合格品	生产过程中判定为不合格的产品
ERR	Error，错误	系统或设备运行时出现的错误信息

数据模型关系说明：

flowchart TB
    subgraph 产品列表
        P1[产品]
        P2[产品]
    end

    subgraph 工艺流程
        PF1[工艺流程A]
        PF2[工艺流程B]
    end

    subgraph 异常不良管理
        D1[NG不良类别]
        D2[ERR错误类别]
    end

    subgraph 设备类别
        DC1[设备类别]
        DC2[设备类别]
    end

    P1 -->|1:N| PF1
    P2 -->|1:N| PF2

    DC1 -->|1:N| D1
    DC2 -->|1:N| D2

关系说明：

关系类型	说明
产品列表 → 工艺流程	1 对 N：一个产品可以配置多个工艺流程
设备类别 → 异常不良管理	1 对 N：一个设备类别可以配置多个异常不良类别

3. 产品模型交互流程

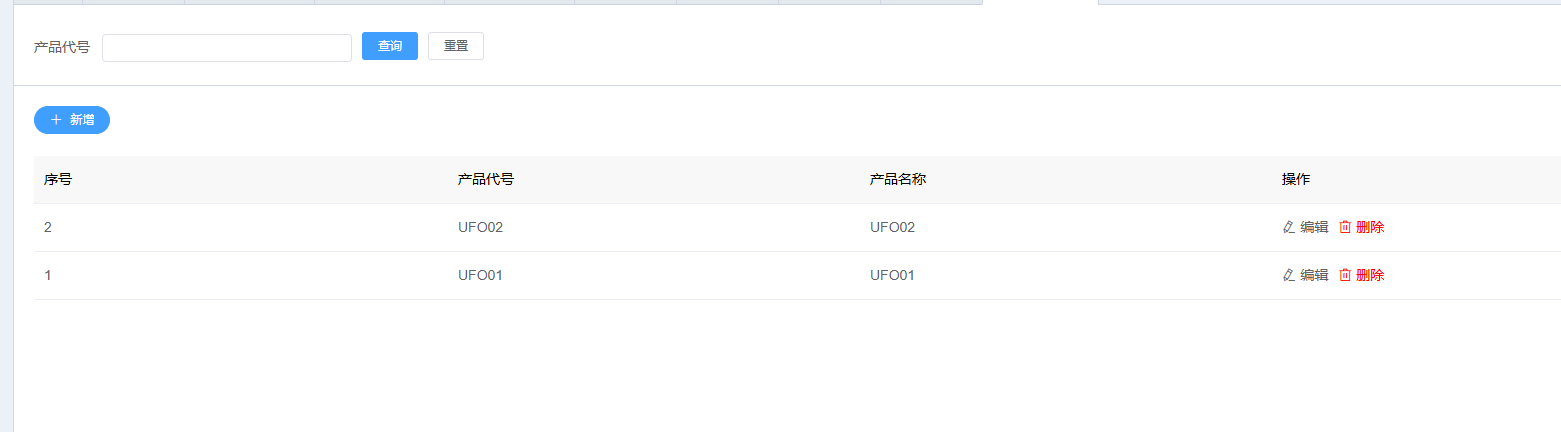

3.1 产品列表管理

3.1.1 产品列表说明

产品列表是记录产品基本信息的核心数据，包括产品型号、产品名称等，是企业生产执行和品质管理的基础。

产品列表特点：

• 关联性：产品信息可被工艺流程

功能对应截图 ：

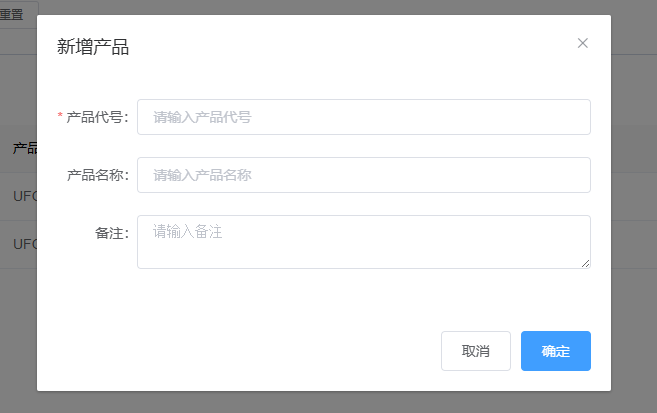

3.1.2 新增产品

操作步骤：

1. 进入【生产配置】→【产品模型】→【产品列表】
2. 点击【新增】按钮
3. 填写产品基本信息
4. 点击【保存】完成产品创建

字段说明：

字段	说明	必填
产品型号	产品的唯一标识代码	是
产品名称	产品的名称	是
备注	其他补充说明信息	否

【重要】 产品型号创建后不允许修改，请在创建时仔细确认。 【重要】 产品被工艺流程或工单引用后，不允许删除。

功能对应截图 ：

3.1.3 产品查询

查询条件：

查询条件	说明
产品型号	按产品型号精确查询
产品名称	按产品名称模糊查询
产品分类	按产品分类筛选

功能对应截图 ：

3.2 异常不良管理

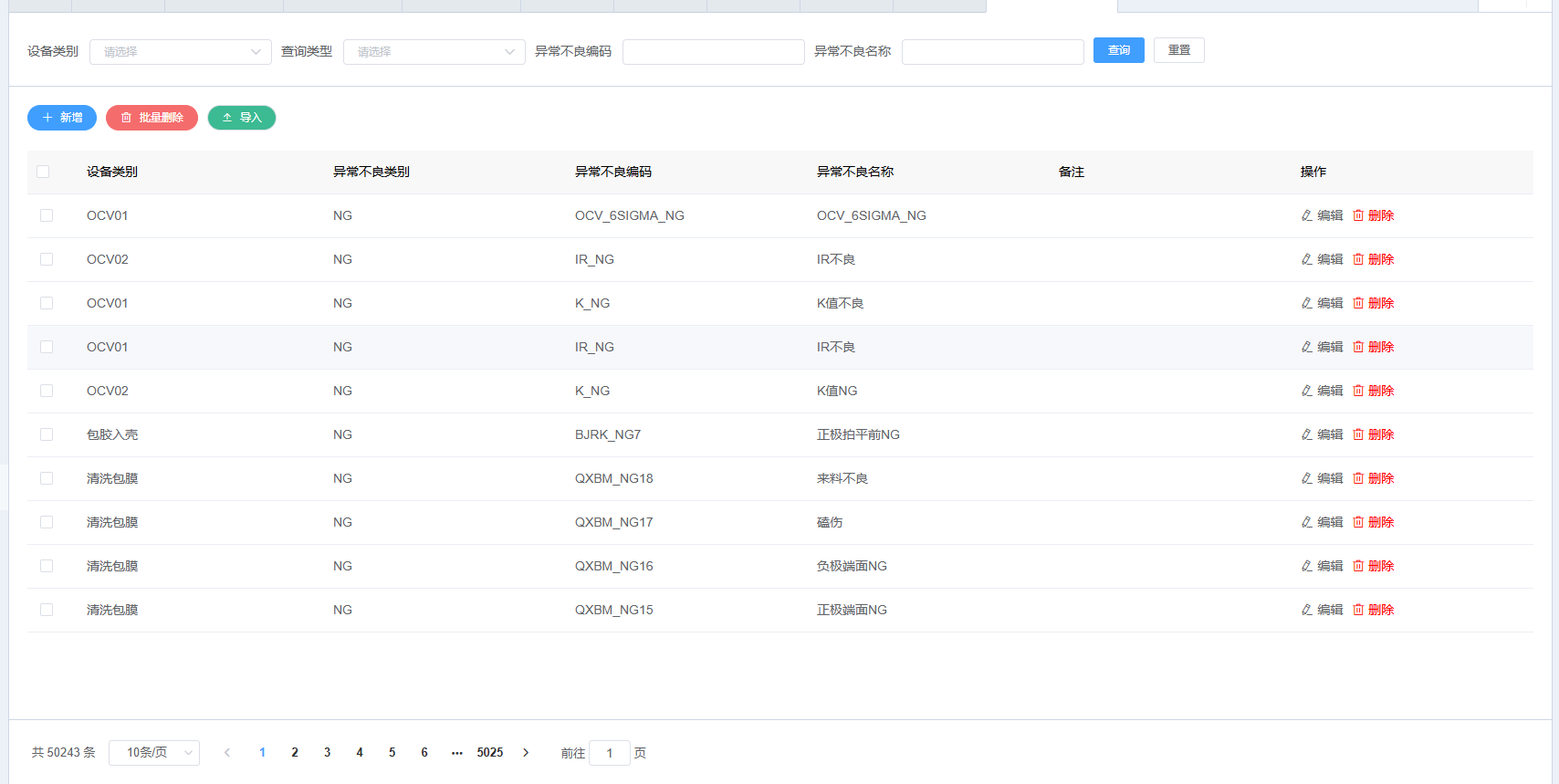

3.2.1 异常不良管理说明

异常不良管理是用于记录生产过程中出现的异常情况，包括NG（不合格品）和ERR（错误）两种类型。异常不良类别绑定设备类别，用于特定设备工序的异常记录。

异常不良类型：

类型	说明
NG	Not Good，不合格品，生产过程中判定为不合格的产品
ERR	Error，错误，系统或设备运行时出现的错误信息

功能对应截图 ：

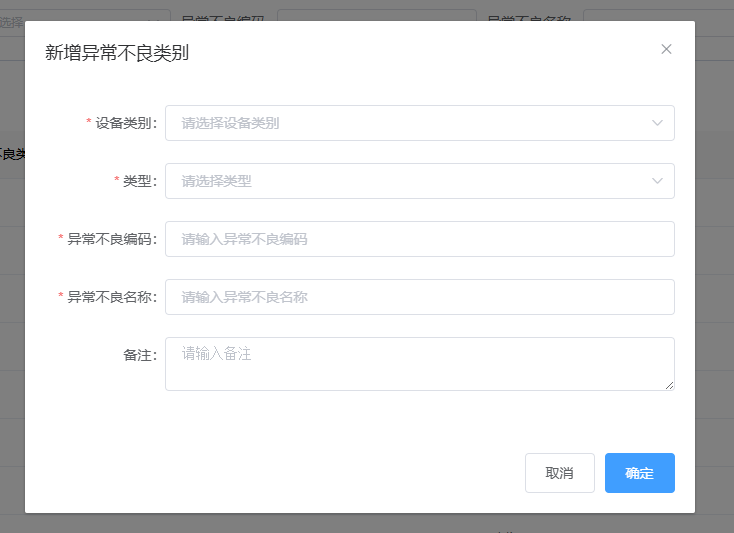

3.2.2 新增异常不良类别

操作步骤：

1. 进入【生产配置】→【产品模型】→【异常不良管理】
2. 点击【新增】按钮
3. 选择异常类型（NG/ERR）
4. 填写异常不良类别信息
5. 选择绑定的设备类别
6. 点击【保存】完成异常不良类别创建

字段说明：

字段	说明	必填
异常类别编码	异常类别的唯一标识代码	是
异常类别名称	异常类别的名称，如"短路"、"开路"	是
异常类型	NG（不合格）/ ERR（错误）	是
设备类别	绑定的设备类别，用于特定设备的异常记录	是
备注	其他补充说明信息	否

【重要】 异常类别编码创建后不允许修改。 【重要】 异常不良类别被使用后，不允许删除。

功能对应截图 ：

3.2.3 异常不良类别查询

查询条件：

查询条件	说明
异常类别编码	按异常类别编码精确查询
异常类别名称	按异常类别名称模糊查询
异常类型	按异常类型筛选：NG / ERR
设备类别	按绑定的设备类别筛选

功能对应截图 ：

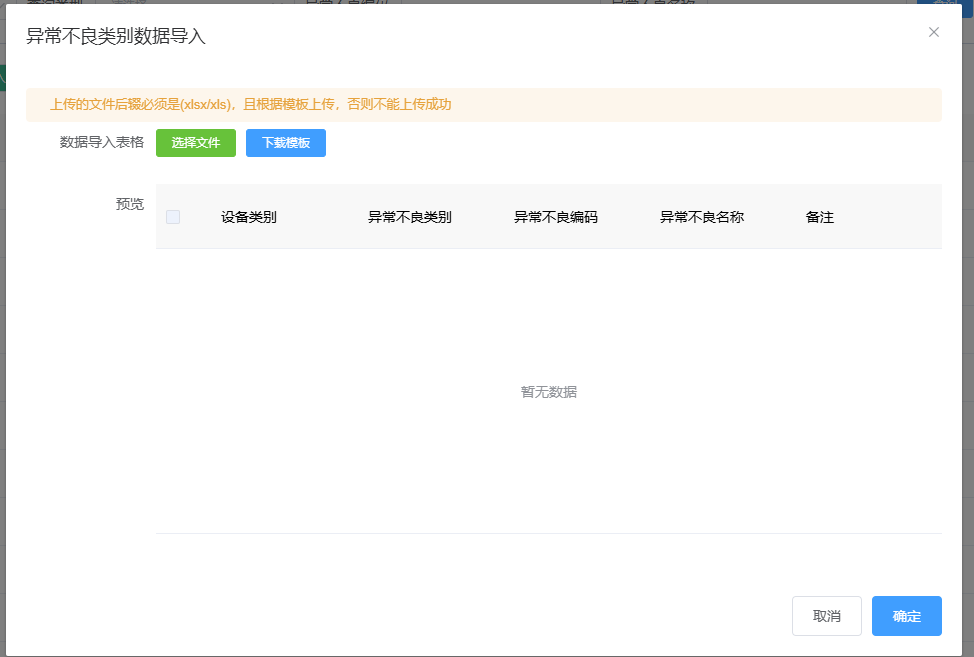

3.2.4 导入异常不良类别

导入功能支持批量导入异常不良类别数据，提高数据维护效率。

操作步骤：

1. 进入【生产配置】→【产品模型】→【异常不良管理】
2. 点击【导入】按钮
3. 下载导入模板
4. 按照模板格式填写异常不良类别数据
5. 点击【选择文件】上传填写好的Excel文件
6. 点击【开始导入】执行数据导入
7. 查看导入结果报告

导入模板字段说明：

字段	说明	必填	示例
异常类别编码	异常类别的唯一标识代码	是	NG-001
异常类别名称	异常类别的名称	是	短路
异常类型	NG（不合格）/ ERR（错误）	是	NG
设备类别编码	绑定的设备类别编码	是	DEV-SMT
备注	其他补充说明信息	否	-

【注意】 导入前请确保设备类别已存在。 【提示】 建议先导入少量数据进行验证，确认格式正确后再进行大批量导入。

功能对应截图 ：

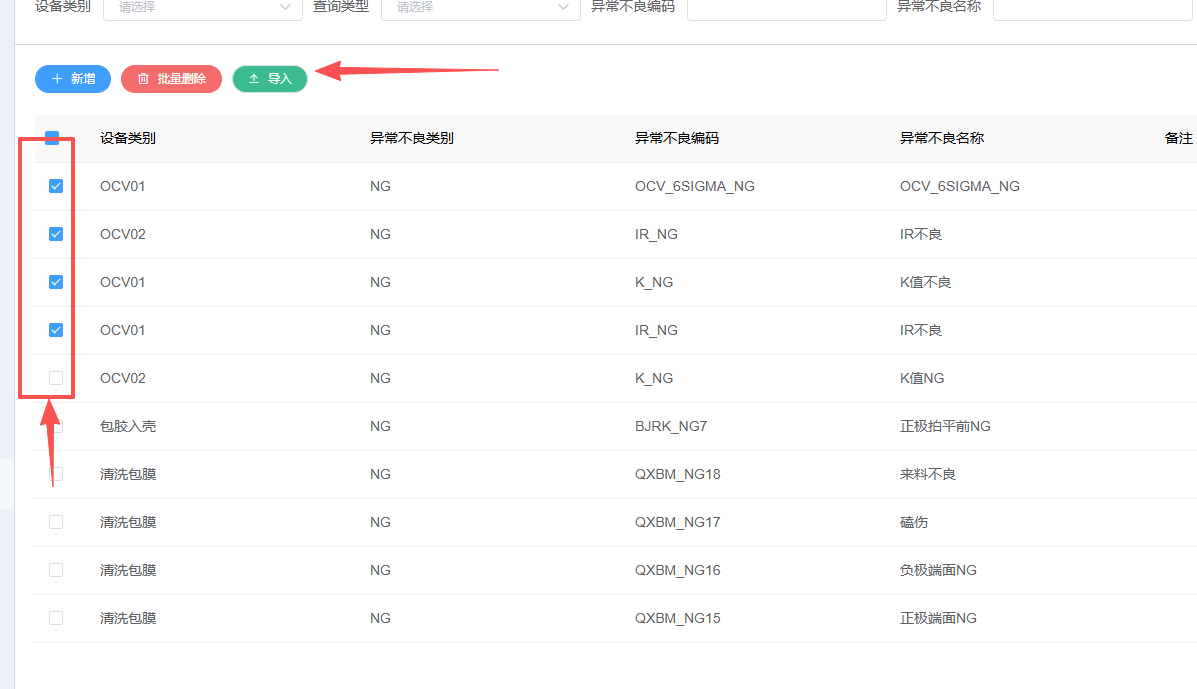

3.2.5 批量删除异常不良类别

批量删除功能支持一次删除多个异常不良类别，提高数据清理效率。

操作步骤：

1. 进入【生产配置】→【产品模型】→【异常不良管理】
2. 在列表中勾选需要删除的异常不良类别（可多选）
3. 点击【批量删除】按钮
4. 在弹出的确认对话框中确认删除
5. 点击【确定】执行批量删除

【注意】 已使用的异常不良类别不允许删除。 【注意】 删除操作不可恢复，请在删除前仔细确认。 【提示】 建议在删除前先查询该类别是否已被工单或异常记录引用。

功能对应截图 ：

3.3 异常不良管理说明

异常不良管理独立于产品和工艺流程，仅与设备类别存在绑定关系。异常不良类别用于记录设备在生产过程中出现的异常情况。

【重要】 异常不良管理不与工艺流程关联，而是直接与设备类别绑定。 【重要】 多个异常不良类别可以绑定同一个设备类别，实现异常分类的统一管理。
