托盘追溯

1. 功能概述

托盘追溯属于 MES 系统数据中台的基础追溯模块，用于以托盘编码为入口，查询托盘在各生产批次中的流转记录，以及托盘内所有电池的明细信息和工序流转时间线，实现从托盘到电池的完整追溯链路。

核心功能：

• 托盘追溯查询：按托盘编码查询该托盘关联的所有生产批次记录
• 电池明细查看：在托盘详情中以抽屉面板展示托盘内全部电池的明细数据
• 工序时间线：以时间线形式展示托盘在各工序间的流转记录
• 取消激活电池：支持在托盘详情中批量取消电池的激活状态
• 追溯跳转：支持从托盘详情中的电池条码直接跳转到电池追溯页面

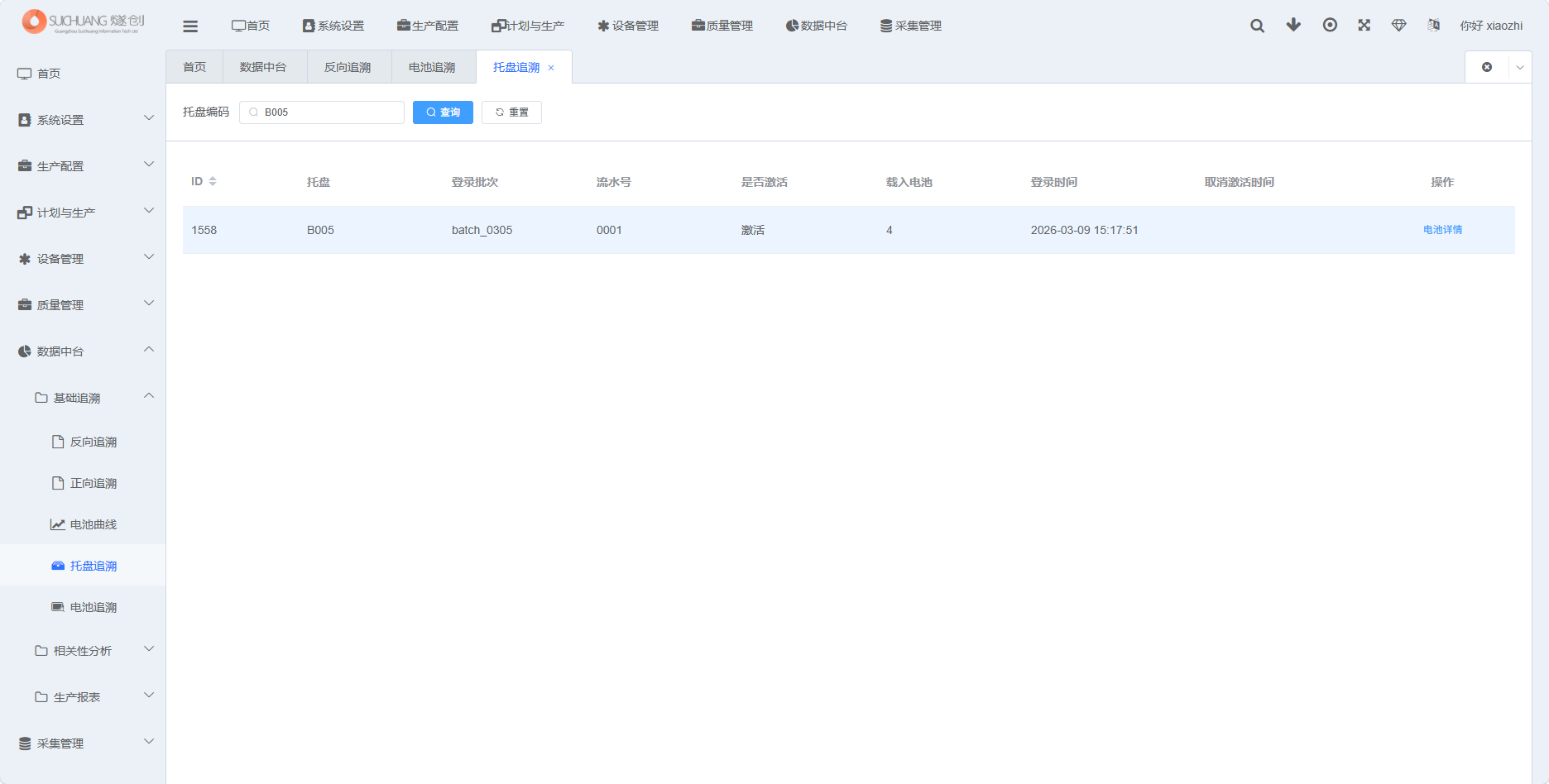

功能对应截图 ：

2. 术语说明

术语	定义	说明
托盘追溯	Tray Traceability，以托盘为入口追踪其批次流转和电池明细	属于数据中台的基础追溯模块
托盘编码	Tray ID，托盘在系统中的唯一标识	作为追溯查询的入口条件
登录批次	生产批次号，托盘当前关联的生产批次	一个托盘可在多个批次中被使用
流水号	Lot Number，托盘在批次内的流水号	与批次配合使用，区分同批次内不同托盘
激活状态	Active Status，标识托盘/电池是否处于激活中	激活表示当前可继续生产操作，取消激活后不可操作
载入电池	Input Battery Count，该托盘实际装载的电池数量	区别于计划载入数量
工序时间线	Process Timeline，托盘在各工序间的流转时间记录	记录每道工序的开始时间、结束时间和处理设备
类别/档位	电池经过分选工序后确定的等级分类	如 A 品、B 品等
电池条码	Battery ID，单个电池在系统中的唯一标识	可点击跳转到电池追溯页面查看该电池的完整追溯信息

3. 托盘追溯查询

3.1 查询条件说明

托盘追溯以托盘编码作为唯一查询条件，支持精确匹配查询。

查询条件：

查询条件	说明	必填
托盘编码	输入需要追溯的托盘编码	是

【注意】 可通过其他页面（如托盘管理页面）携带托盘编码参数跳转至本页面，系统会自动填充编码并执行查询。

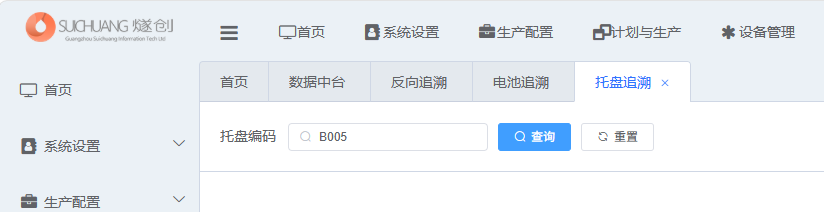

功能对应截图 ：

3.2 查询结果字段说明

查询结果以托盘为粒度展示，每条记录表示该托盘在某个生产批次中的流转情况。

字段	说明
ID	托盘流转记录的唯一标识
托盘	托盘编码
登录批次	托盘关联的生产批次号
流水号	托盘在该批次内的流水号
是否激活	托盘当前的激活状态（"激活" 或 "停止"）
载入电池	该托盘实际载入的电池数量
登录时间	托盘登录至该批次的时间
取消激活时间	托盘被取消激活的时间（若已取消）

功能对应截图 ：

3.3 查询操作步骤

1. 进入【数据中台】→【基础追溯】→【托盘追溯】
2. 在搜索框中输入托盘编码
3. 点击【查询】按钮，系统展示该托盘关联的所有批次记录
4. 如需清空查询结果，点击【重置】按钮

4. 电池明细查看

4.1 功能说明

通过托盘追溯查询到目标托盘后，可查看该托盘内所有电池的详细信息。系统以全宽抽屉面板打开，左侧展示工序时间线，右侧展示电池明细表格。

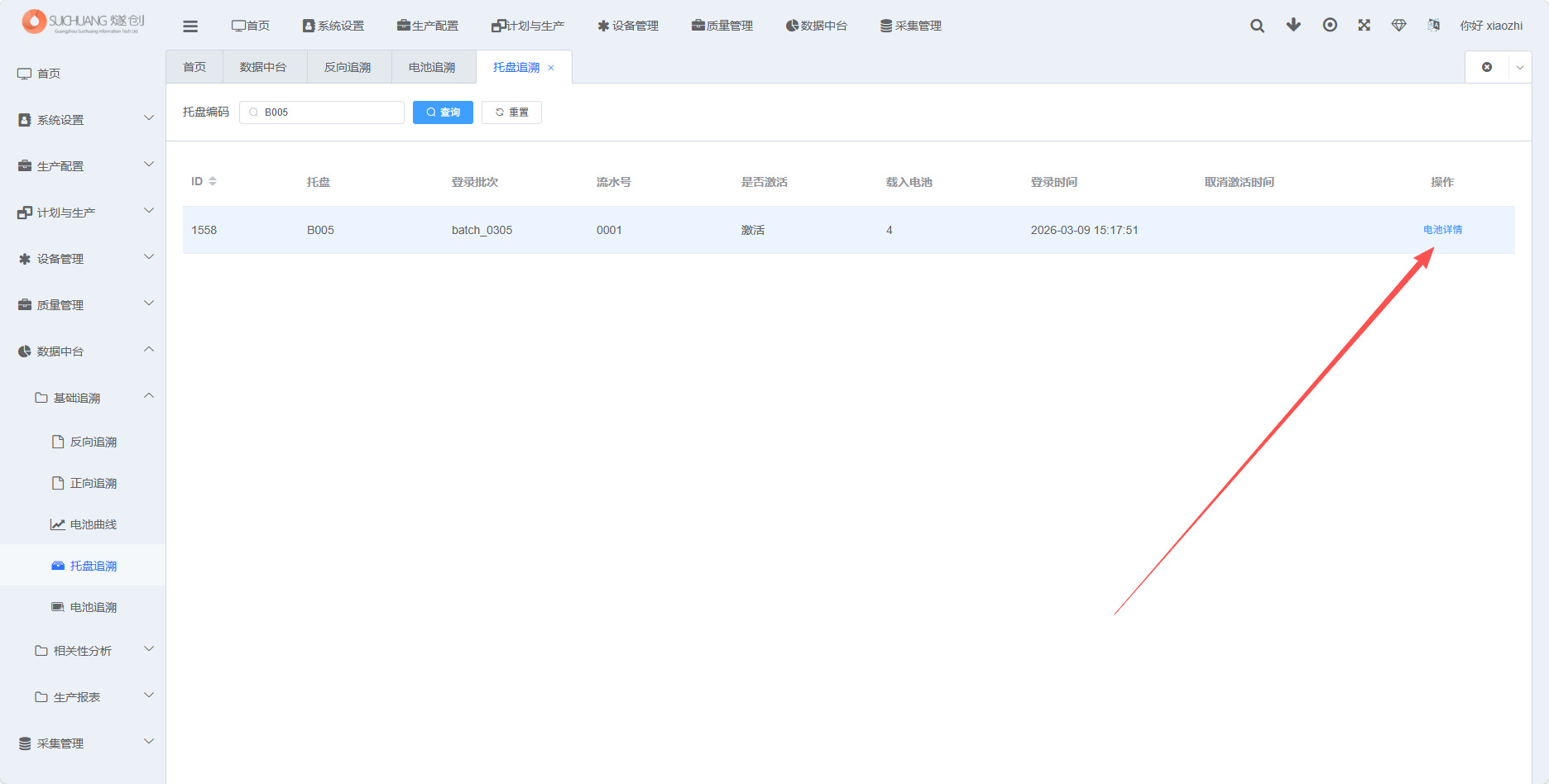

功能对应截图 ：

4.2 电池明细表格字段

字段	说明
序号	电池在该托盘内的排列序号
电池条码	电池的唯一标识，点击可跳转到电池追溯页面
生产批次	电池所属的生产批次号
型号	电池的产品型号
工艺流程名称	该批次关联的工艺流程名称
托盘号	托盘编码
流水号	托盘在批次内的流水号
激活状态	电池当前的激活状态（"激活" 或 "未激活"）
类别	电池的分选类别
档位	电池的分选档位等级

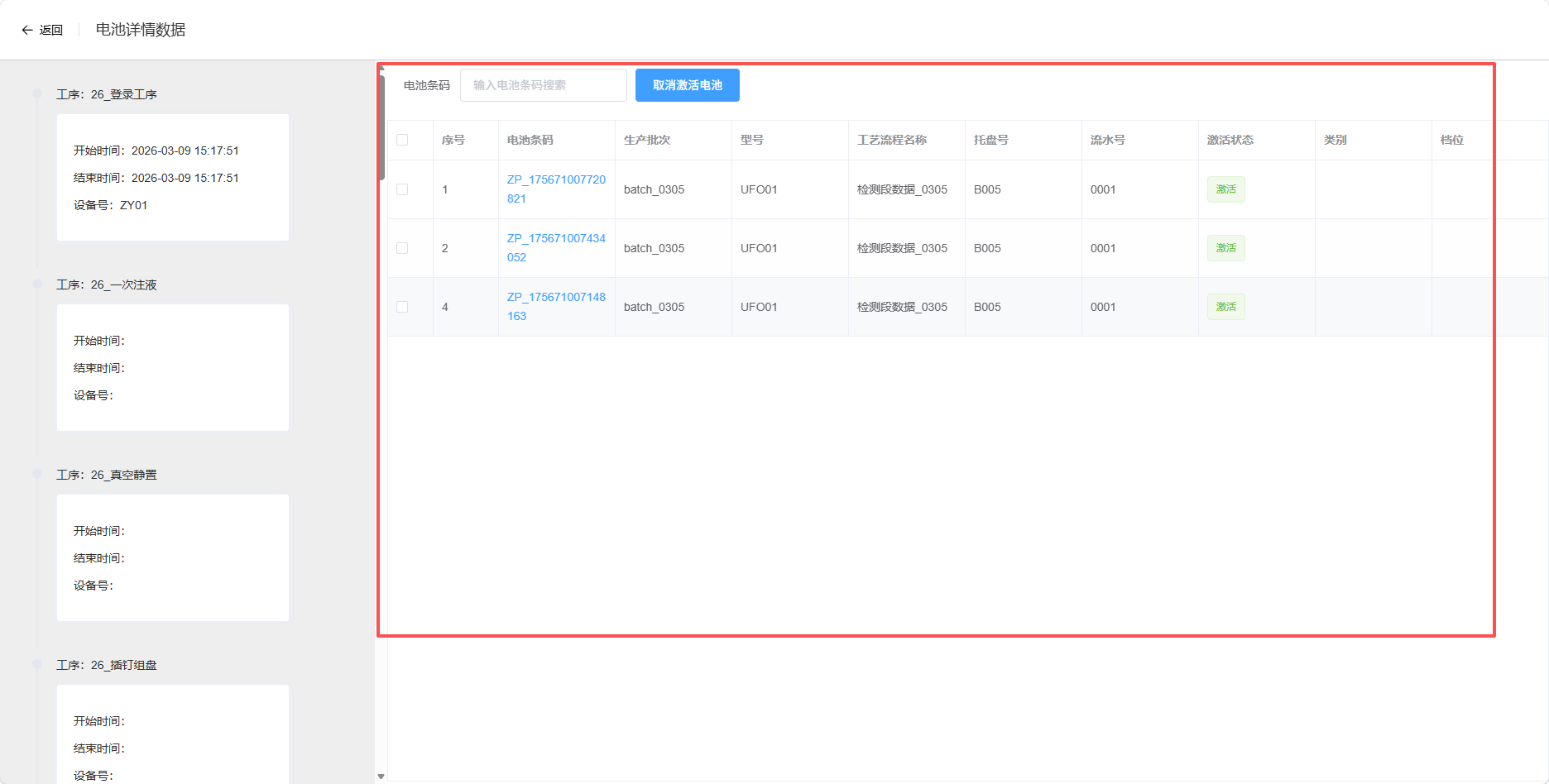

功能对应截图 ：

4.3 工序时间线

在电池明细抽屉的左侧，以时间线形式展示该托盘在各工序间的流转记录，直观反映托盘的生产进度。

时间线字段：

字段	说明
工序名称	该流转记录的工序名称
开始时间	进入该工序的时间
结束时间	离开该工序的时间
设备编码	处理该工序的设备编码

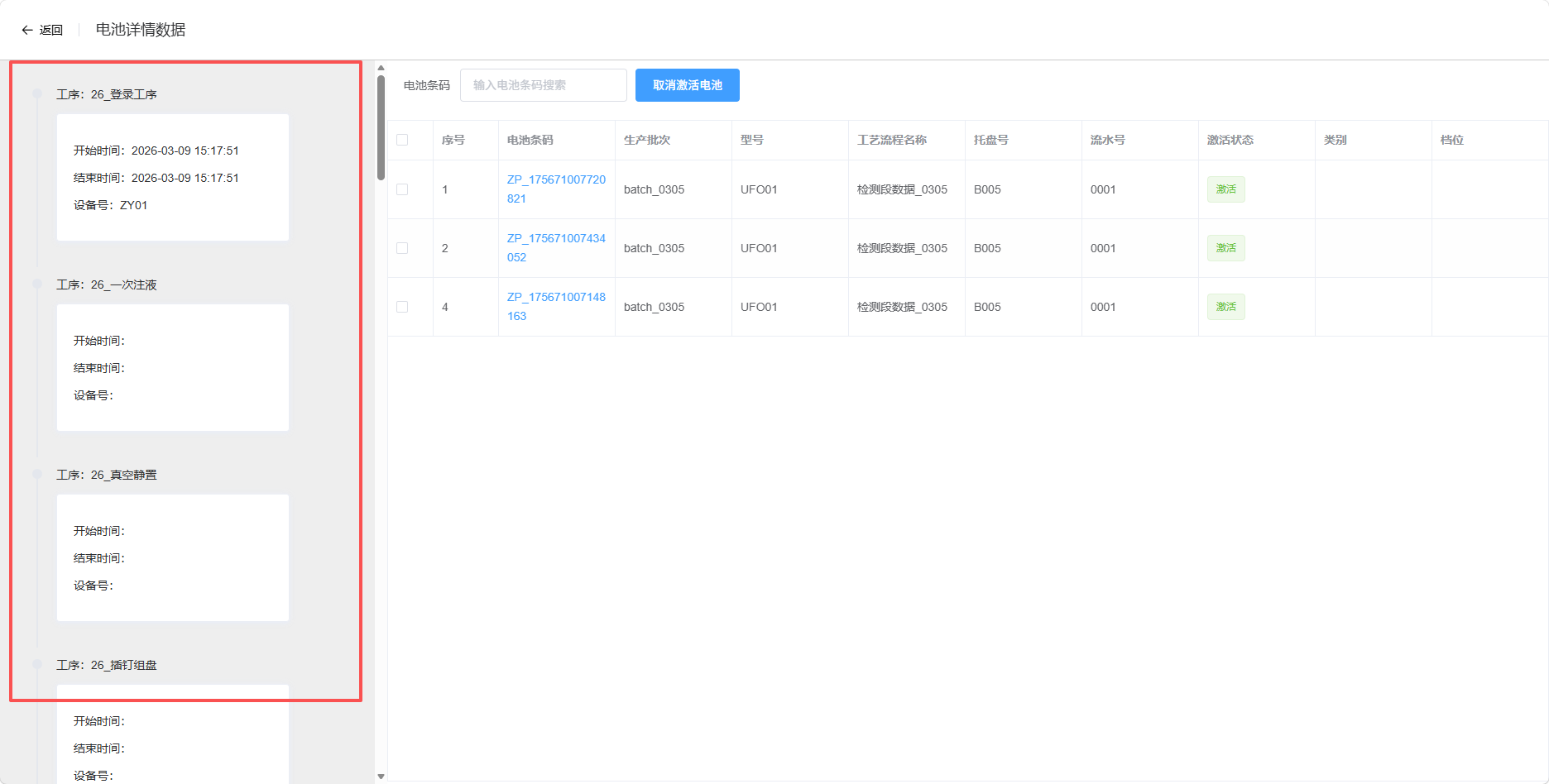

功能对应截图 ：

4.4 电池条码搜索

在电池明细面板中，支持通过电池条码进行前端过滤，快速定位到目标电池。

操作步骤：

1. 打开电池明细抽屉
2. 在电池明细表格上方的搜索框中输入电池条码
3. 系统自动过滤并展示匹配的电池记录

4.5 操作步骤

1. 在托盘追溯结果列表中，找到目标托盘行
2. 点击操作列的【电池详情】按钮
3. 系统打开全宽抽屉面板，左侧展示工序时间线，右侧展示电池明细表格

5. 取消激活电池

5.1 功能说明

在托盘详情中，支持批量选择电池并取消其激活状态。取消激活后，电池将不可再进行生产操作。当托盘内所有电池都被取消激活后，托盘本身也会被级联取消激活。

5.2 操作步骤

1. 在电池明细抽屉中，勾选需要取消激活的电池（支持多选）
2. 点击表格上方的【取消激活电池】按钮
3. 系统批量将选中电池的激活状态更新为"未激活"
4. 若该托盘下所有电池均已取消激活，托盘激活状态自动变更为"停止"

【注意】 取消激活操作不可撤销，请谨慎操作。

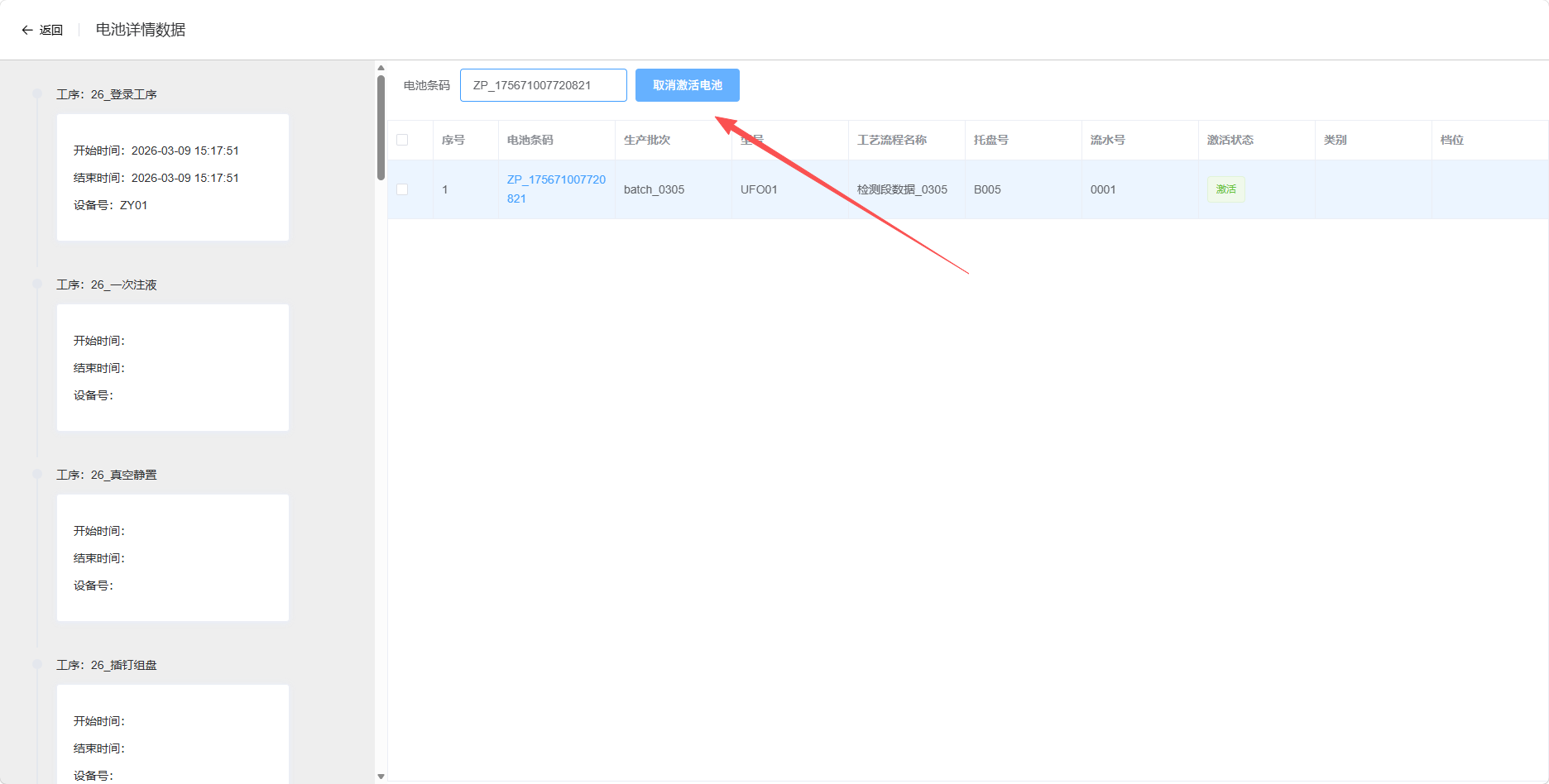

功能对应截图 ：

6. 追溯跳转

在电池明细面板中，点击任意电池条码可跳转至该电池的电池追溯页面，查看该电池从原材料到成品的完整生产过程。

操作步骤：

1. 在电池明细表格中，点击目标电池的电池条码
2. 系统携带电池条码信息，跳转到电池追溯页面

7. 相关功能

功能	关系	说明
电池追溯	下游追溯	从托盘追溯中的电池条码可跳转到电池追溯，查看单个电池的完整生产追溯信息
正向追溯	互补	从物料出发追踪被哪些电池使用，与托盘追溯形成"物料→电池→托盘"的追溯链路
反向追溯	互补	从电池条码出发追溯物料组成，可与托盘追溯配合定位问题批次
电池曲线	数据关联	通过电池追溯查询到电池后，可进一步查看该电池的充放电曲线数据
托盘管理	上游数据	托盘的登录、激活等操作在托盘管理模块中完成
