电池曲线

1. 功能概述

电池曲线属于 MES 系统数据中台的基础追溯模块，用于查询电池在各个工序中的充放电曲线数据，以可视化图表形式展示电压、电流、容量随时间的变化趋势，帮助工艺和品质人员分析电池性能。

核心功能：

• 电池工序查询：按电池编码查询该电池经历的所有工序记录
• 曲线图表展示：以多轴折线图/柱状图展示电压、电流、容量变化曲线
• 图表交互操作：支持区域缩放、图表保存为图片等交互功能
• 整盘曲线查看：支持跳转到外部曲线查看器查看整盘托盘的曲线数据
• 数据导出：支持将当前工序的全部曲线数据文件导出为 ZIP 压缩包

功能对应截图 ：

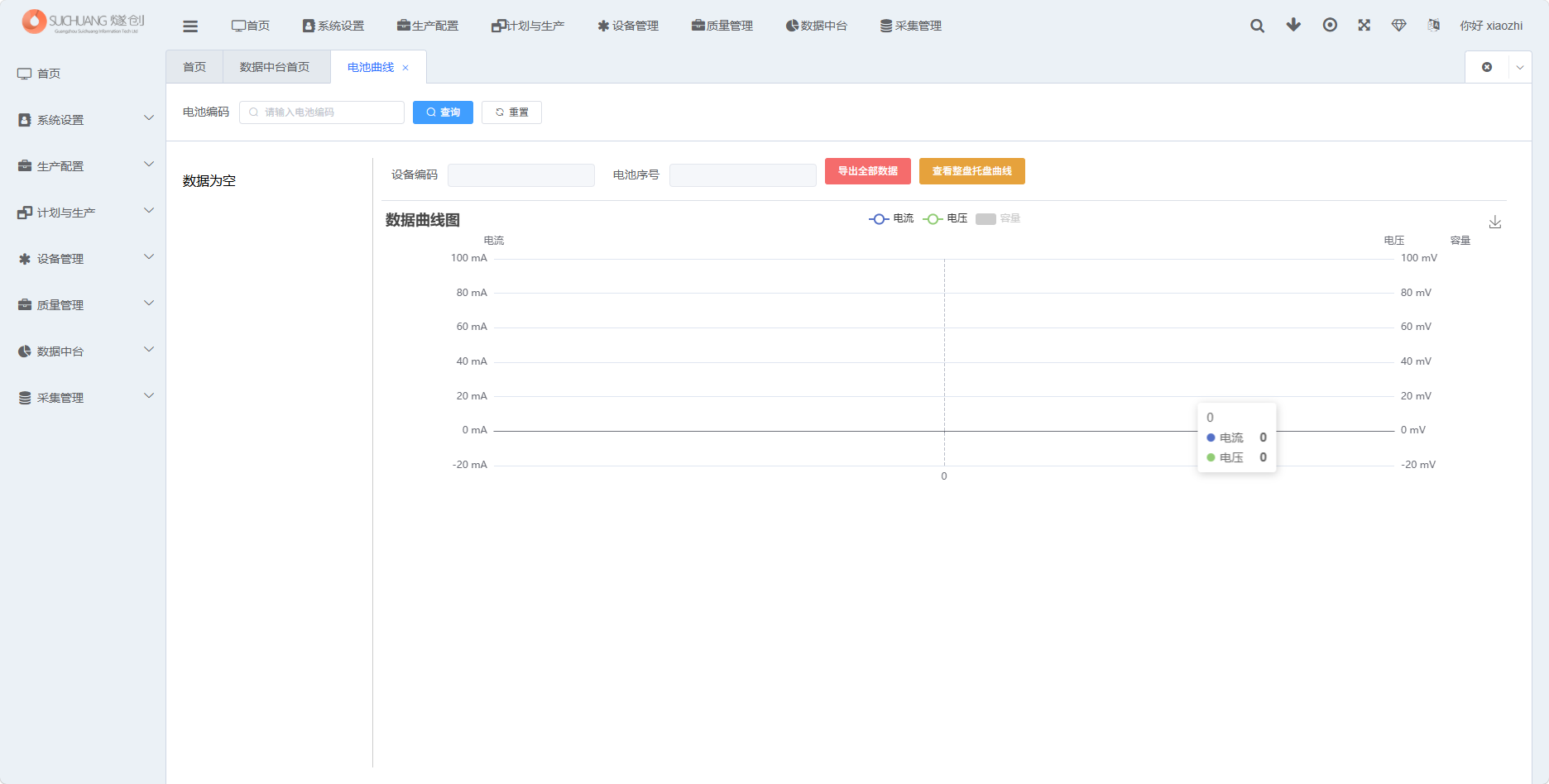

图1 电池曲线页面

2. 术语说明

术语	定义	说明
电池曲线	Battery Curve，电池在工序中的充放电数据曲线	包含电压、电流、容量三条变化曲线
电池编码	Battery ID，电池在系统中的唯一标识	查询电池曲线数据的入口
电压曲线	Voltage Curve，电池两端电压随时间变化的曲线	纵轴单位为毫伏（mV）
电流曲线	Current Curve，电池充放电电流随时间变化的曲线	纵轴单位为毫安（mA）
容量曲线	Capacity Curve，电池充放电容量随时间累积的曲线	纵轴单位为毫安时（mAH），以柱状图展示
托盘曲线	Tray Curve，同一托盘内所有电池的曲线数据	通过外部曲线查看器打开

3. 电池曲线查询

3.1 查询说明

通过输入电池编码，系统查询该电池在所有工序中的充放电记录，以左侧工序列表 + 右侧曲线图表的形式呈现。

查询条件：

查询条件	说明	必填
电池编码	输入需要查询曲线的电池编码	是

3.2 查询操作步骤

1. 进入【数据中台】→【基础追溯】→【电池曲线】
2. 在搜索框中输入电池编码
3. 点击【查询】按钮
4. 左侧出现该电池的工序记录列表，每项显示批次名称、工序名称和上传时间
5. 点击左侧某条工序记录，右侧展示对应的充放电曲线图表

功能对应截图 ：

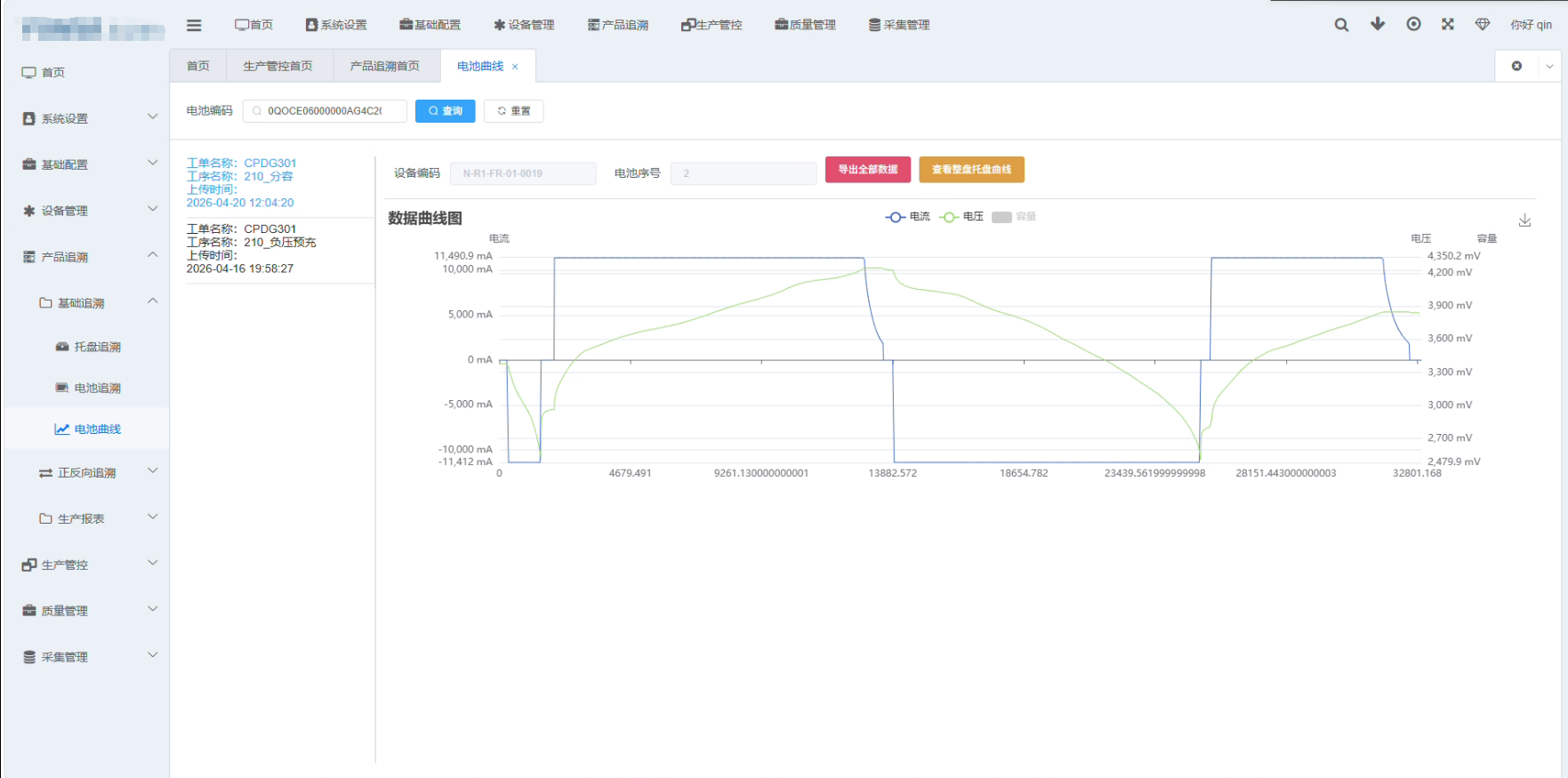

图1 电池曲线页面查询展示

3.3 工序记录列表

查询成功后，左侧以菜单列表形式展示该电池经历的所有工序记录。

列表字段：

字段	说明
批次名称	该电池所属的生产批次
工序名称	该条记录对应的工序名称
上传时间	该工序数据的上传时间

功能对应截图 ：

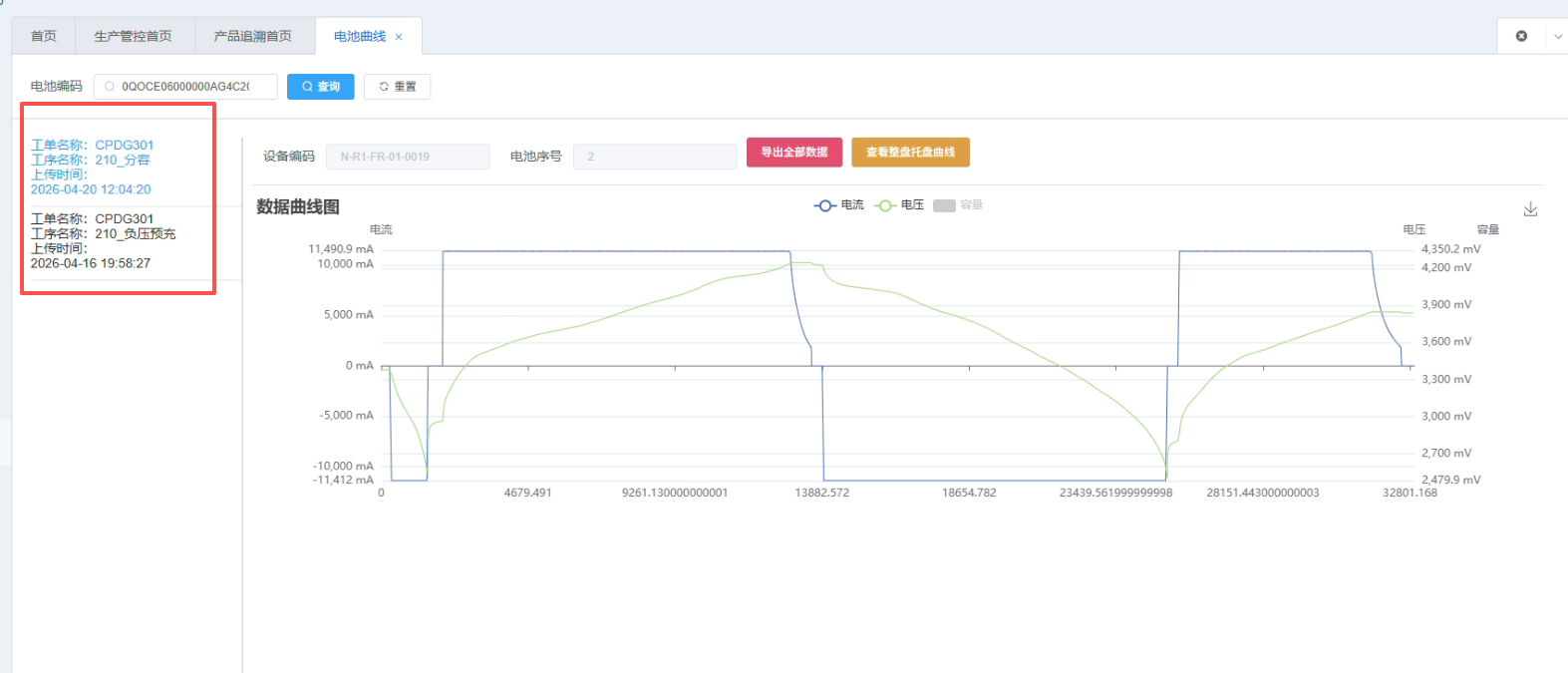

图1 电池曲线页面工序列表

4. 曲线图表展示

4.1 图表说明

点击左侧某条工序记录后，右侧展示该工序的充放电曲线图表。图表上方显示该记录的基本信息。

基本信息：

字段	说明
设备编码	执行该工序的设备编码
电池序号	电池在该设备通道中的序号

4.2 曲线数据说明

曲线图表同时展示三条数据曲线，每条曲线使用独立的纵轴刻度：

曲线	展示形式	纵轴单位	说明
电流曲线	折线图，绿色	mA（毫安）	左侧第一纵轴，反映充放电电流的变化
电压曲线	折线图，蓝色	mV（毫伏）	左侧第二纵轴，反映电池电压的变化
容量曲线	柱状图，橙色	mAH（毫安时）	右侧纵轴，反映容量累积过程

功能对应截图 ：

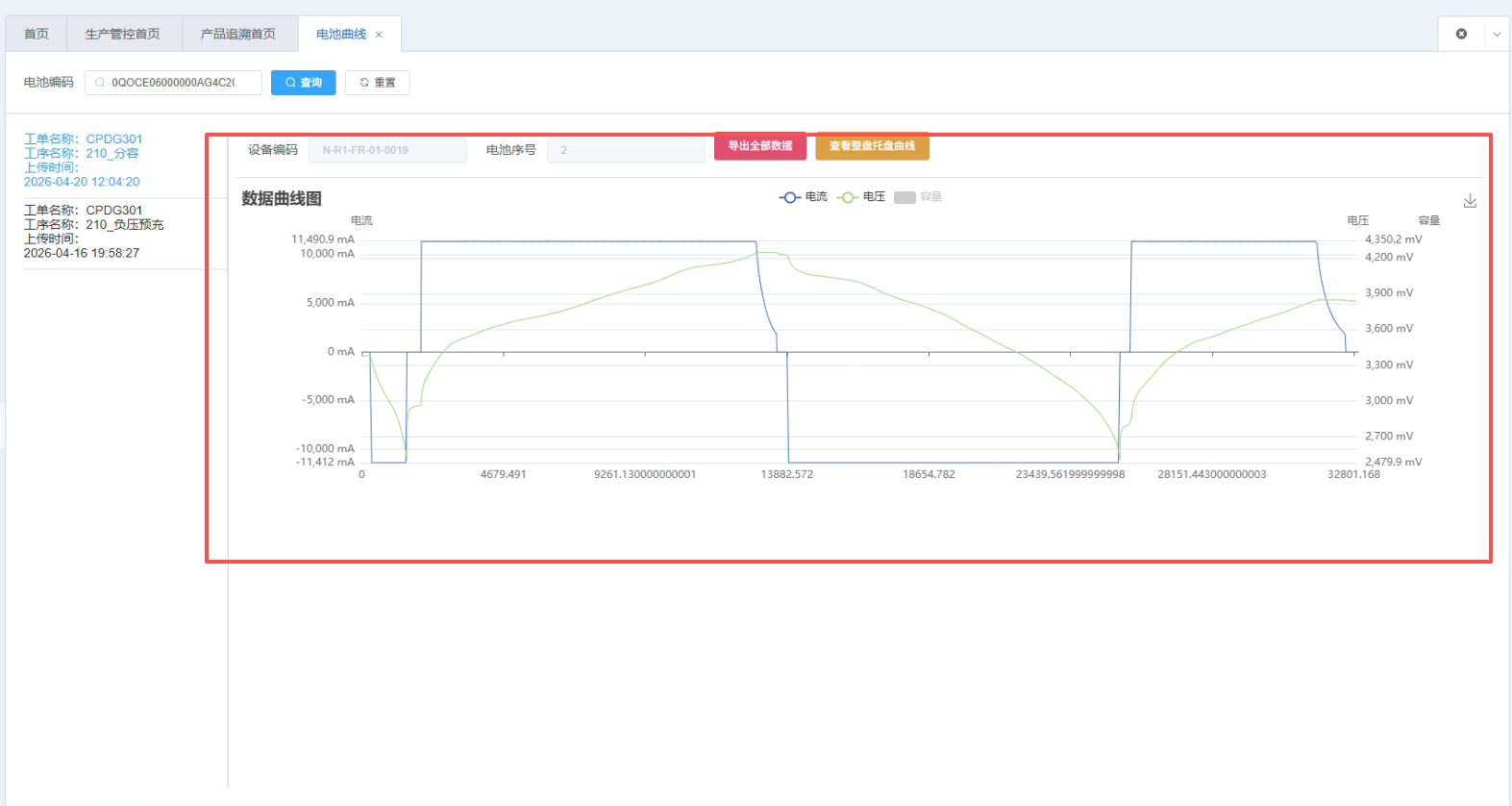

图1 电池曲线页面曲线数据

4.3 图表交互操作

操作	说明
图例切换	点击图例可显示/隐藏对应的曲线（容量曲线默认隐藏）
区域缩放	在图表上鼠标滚轮缩放或拖拽选择区域放大查看细节
数据悬停	鼠标悬停在曲线上可查看具体数值
保存图片	点击右上角工具箱的保存按钮，将当前图表保存为图片

5. 整盘托盘曲线

5.1 功能说明

除了查看单个电池的曲线数据，还支持查看同一工序中整盘托盘所有电池的曲线数据，通过调用外部曲线查看器程序打开。

5.2 操作步骤

1. 在左侧工序列表中，点击选择需要查看的工序记录
2. 点击右侧上方的【查看整盘托盘曲线】按钮
3. 系统调用外部曲线查看器（Curve Viewer），展示整盘托盘的完整曲线数据

【注意】 此功能需要本地安装曲线查看器程序。

功能对应截图 ：

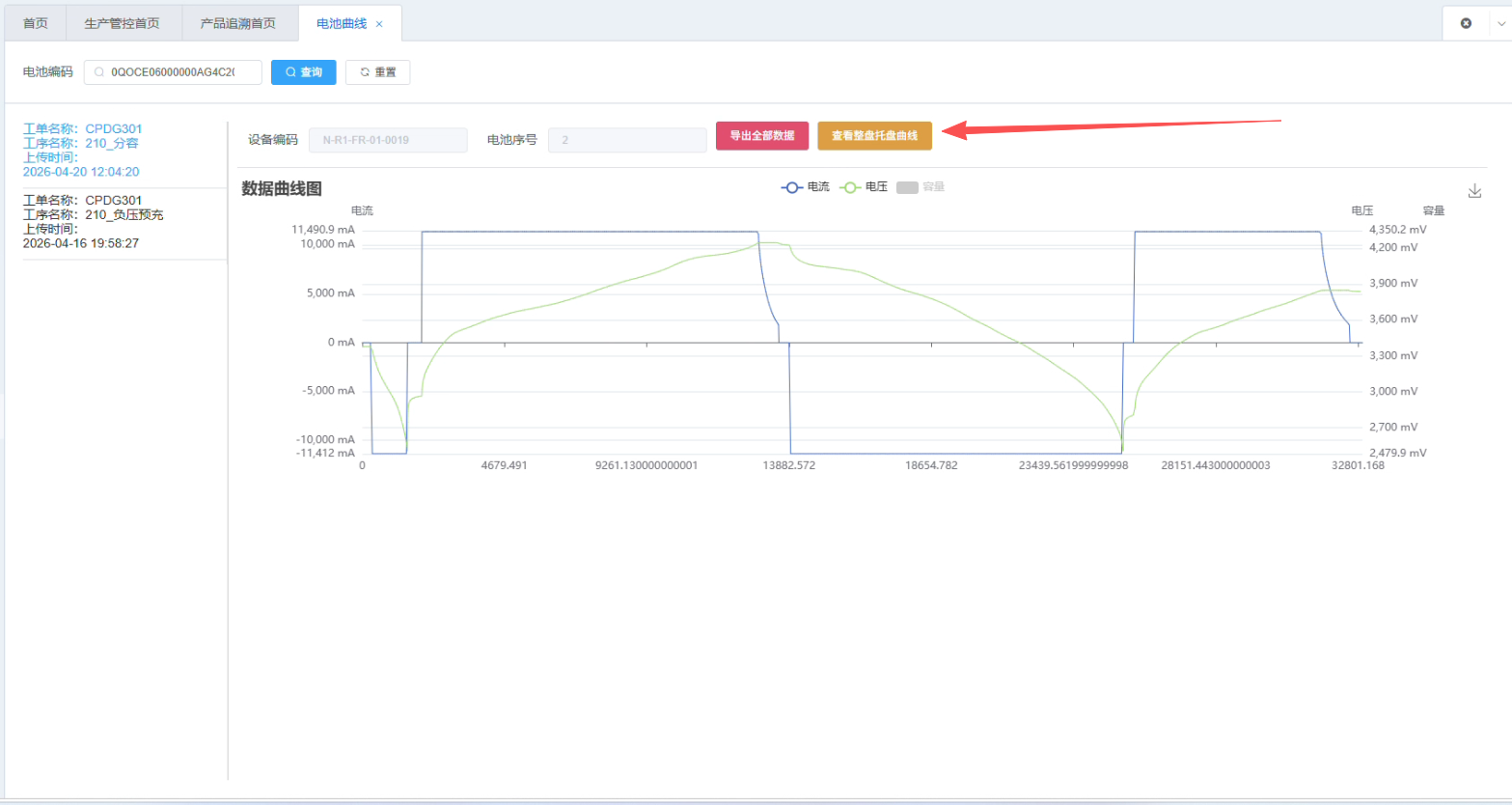

图1 电池曲线界面查看组曲线1

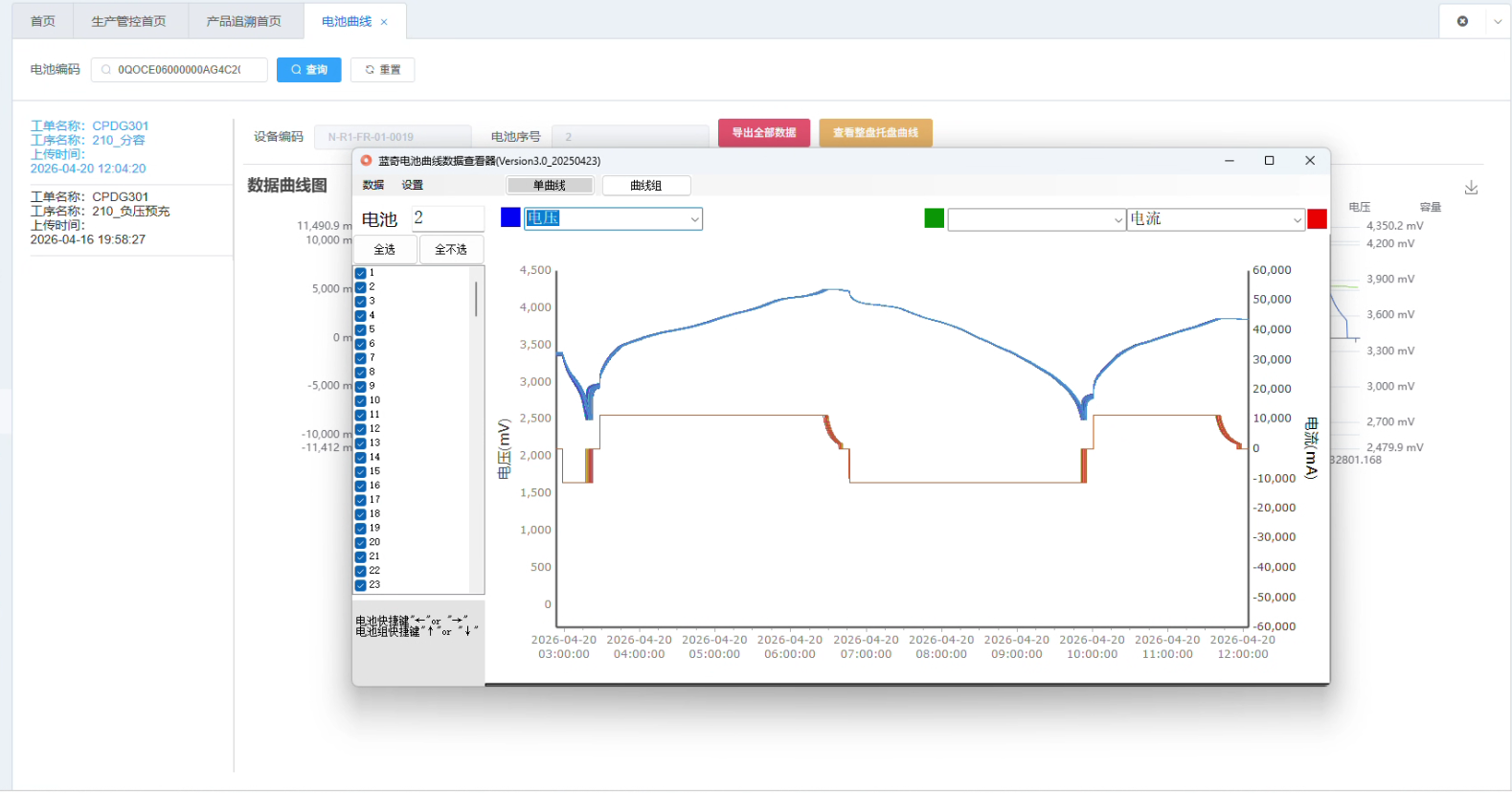

图2 电池曲线界面查看组曲线2

6. 数据导出

6.1 导出说明

支持将当前选中工序的全部曲线原始数据文件导出为 ZIP 压缩包，包含该工序下所有设备的 .dat 和 .kdat 数据文件，便于离线分析。

6.2 导出操作步骤

1. 在左侧工序列表中，点击选择需要导出数据的工序记录
2. 点击右侧上方的【导出全部数据】按钮
3. 系统自动打包并下载 ZIP 文件

【注意】 导出前必须先在左侧列表中选中一条工序记录，否则会提示"请先查询电池信息"。

功能对应截图 ：

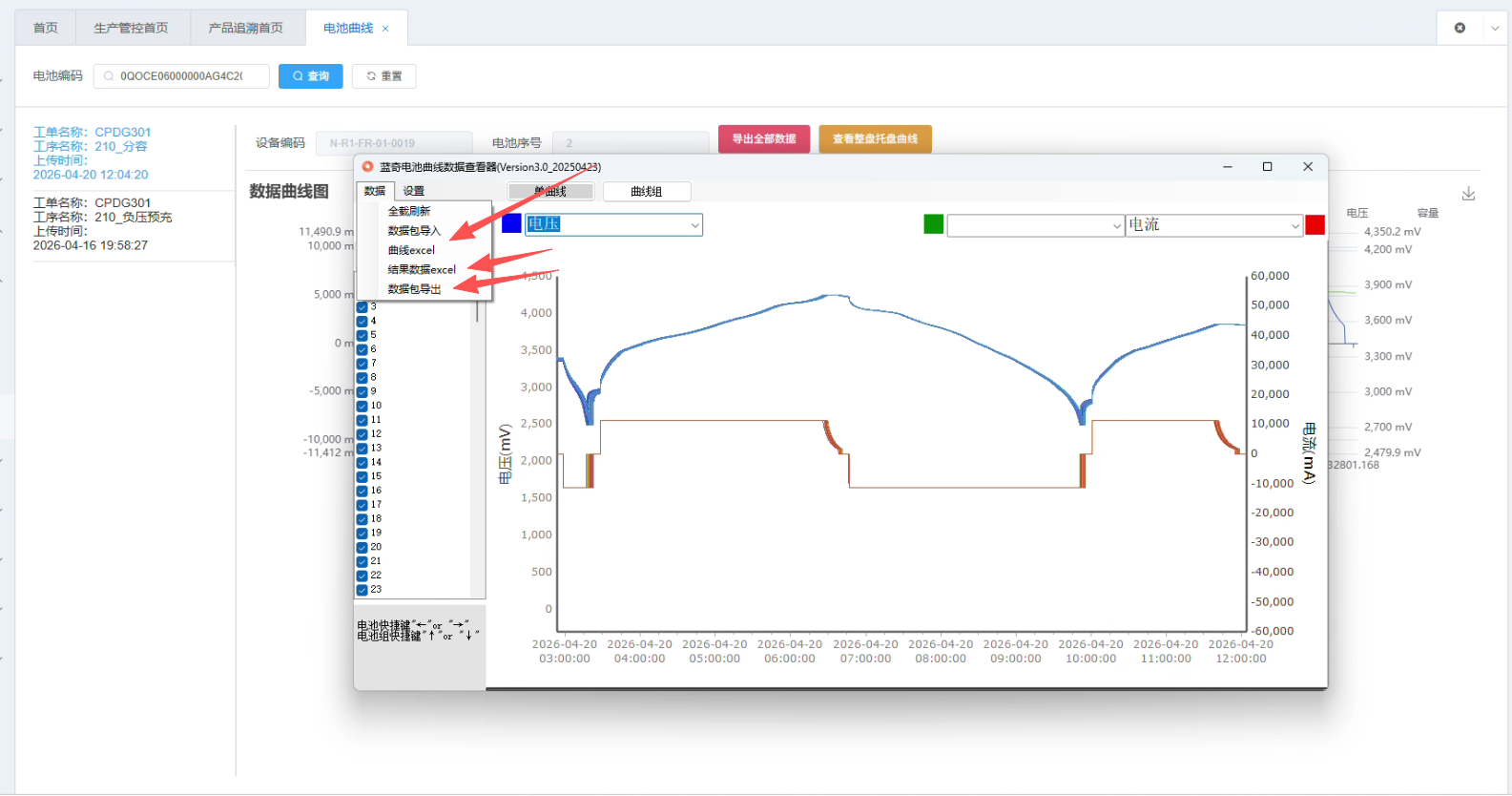

图1 电池曲线界面导出组曲线数据
