EdgeManager（SCADA系统）

• EdgeManager（SCADA系统）
  • API
    • class EDataCapture
  • 开发环境
  • 技术细节
    • 0. EdgeManager\EDataCapture\EDataCapture -> set_data()为什么是以6507524为大小chunked的？

API

API设计最大程度遵循了已有的MES规范。

class EDataCapture

0. HTTP POST: set_data

请求

{
    'action': 'set_data',
    'param': {
        'working_subclass': <string>,
        'type': 'string' | 'int' | 'float' | 'bool',
        'code': <string>,
        // value的类型需与type对应
        'value': <string | int | float | bool>,
        'device_code': [string],
        'batch': [string]
    }
}

返回

操作成功：

{
    'action': 'result_set_data',
    'errcode': 0,
    'errmsg': ''
}

操作失败：

{
    'action': 'result_set_data',
    'errcode': 4002,
    'errmsg': 'ROLLBACKed: Bad data received (structure and/or values)'
}

开发环境

拉取代码：

# 建议先配置SSH key pair
git clone ssh://git@118.195.187.246:10022/ysun/EdgeManager.git
cd EdgeManager

一键部署PHP workerman和TimescaleDB环境：

docker compose up -d

进入交互式Prompt：

docker exec -it edge_manager bash

后端调试：

php EdgeManager.php --server_name=GPU-server-01 --user=postgres --password=big_dick start

客户端连接：

sudo apt install postgresql-client
# 登入
psql -h localhost -U postgres
# 显示数据库列表
\l

技术细节

0. EdgeManager\EDataCapture\EDataCapture -> set_data()为什么是以6507524为大小chunked的？

首先明确一点，根据PostgreSQL的技术架构，条件允许的情况下，一次性插入多条记录是效率最高的。

这其中，仅插入部分字段的值，比如：

INSERT INTO films (code, title, did, date_prod, kind)
    VALUES ('T_601', 'Yojimbo', 106, '1961-06-16', 'Drama');

的效率又远远不如插入全部列，但使用特殊变量DEFAULT替代缺少的字段，比如：

INSERT INTO films VALUES
    ('UA502', 'Bananas', DEFAULT, '1971-07-13', 'Comedy', '82 minutes');

PostgreSQL的文档里没有提及这个话题，因为源码里为SQL语句的内存分配指定了一个最大长度常量MaxAllocSize，其大小为比1GB小1字节。这个值可以在编译前手动修改，所以理论上每个PG运行的实例都可以不一样，如果我们使用的PG并非修改过源码手动编译的，那么SQL语句的最大长度为1024 ** 3 - 1 = 1073741823 bytes。

安全起见，下述计算假定working_subclass等字段的最大长度均为我们以往约定的45 bytes。

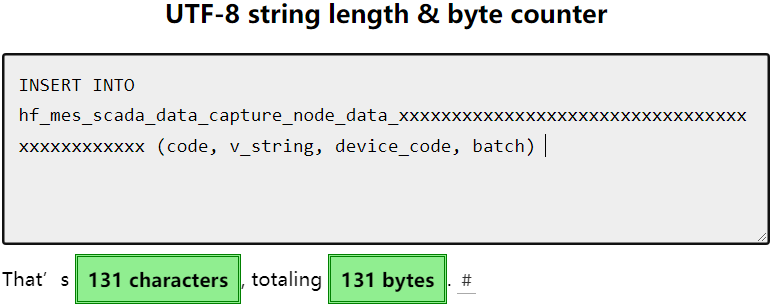

而此处我源码中的SQL语句头长度为131 bytes（注意末尾空格）：

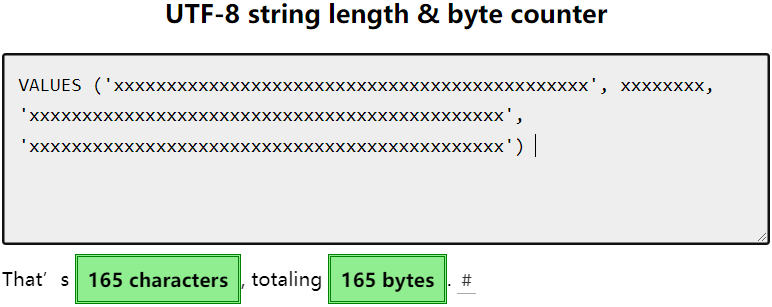

单个语句体的长度为165 bytes：

所以其最多可以一次性插入(1073741823 - 131) / 165条记录，向下取整后即为6507524。
